SİSTEM MİMARİSİ

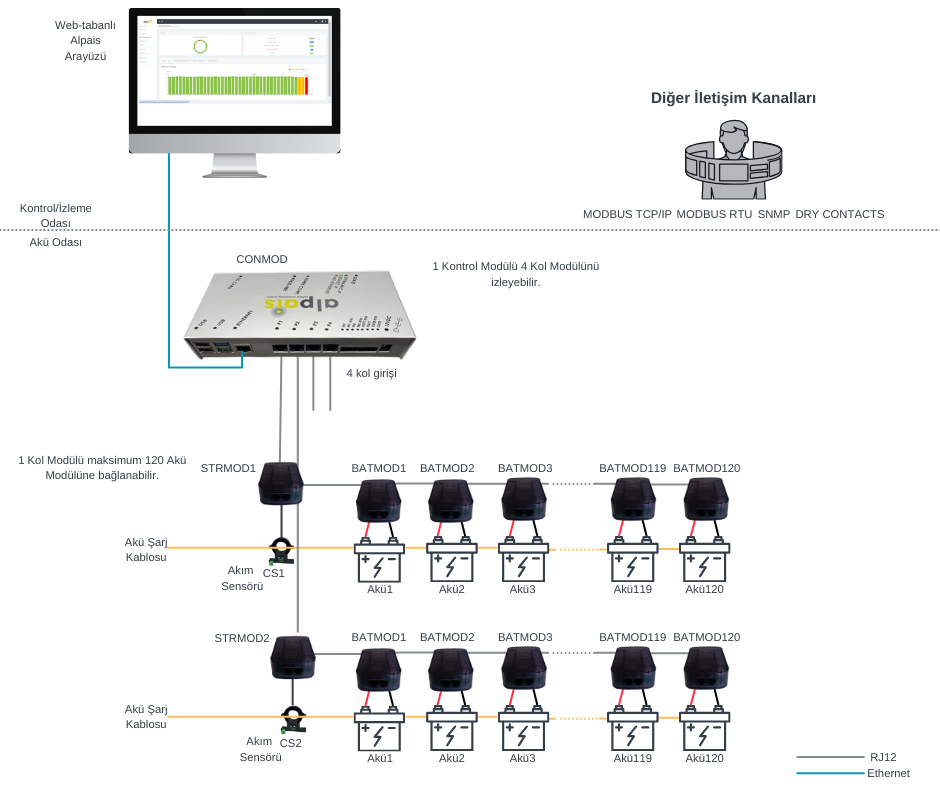

ALPAIS AKÜ İZLEME SİSTEMİ YAPISI
Genel olarak, Alpais Akü İzleme Sisteminin 3 ana donanım bileşeni vardır; Akü Modülü, Kol Modülü ve Kontrol Modülü. Alpais BMS, her akü için
1 Akü Modülü, her kol için 1 Kol Modülü ve 4 Kol Modülü portu bulunan 1 Kontrol Modülünden oluşan modüler bir çözümdür. Her Kol Modülüne 120'ye kadar
Akü Modülü bağlanabilir ve 1 Kontrol Modülü 4 Kol Modülü ile 480'e kadar Akü Modülünü izleyebilir.
120'den fazla akü/hücreden oluşan akü grupları için lütfen Endüstriyel Akü İzleme Çözümü ayrıntılarına bakın.
ALPAIS SİSTEM BİLEŞENLERİ
Akü Modülü

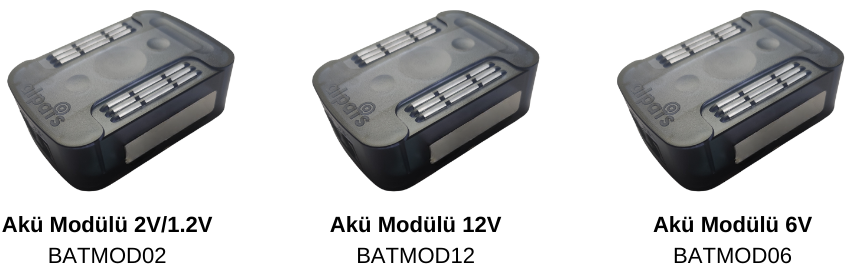

Akü Modülleri kurşun-asit aküler ve NiCd aküler için tasarlanmıştır. 3 tip Akü Modülü vardır. Akü Modülü-2V/1.2V (BATMOD02), Akü Modülü-6V (BATMOD06), Akü Modülü-12V(BATMOD12).
Her Akü Modülü, akülerin en önemli verilerinin ölçümünden sorumludur; İç Direnç, Akü Gerilimi ve Akü Sıcaklığı.
Akü Modülü, yerinde tespit için şeffaf bir kaplamaya sahiptir. Kullanıcı veya bir teknisyen akü odasında iken, Akü Modülü ve Kol Modülü üzerindeki 3 LED kaynağı sayesinde, etkilenen aküyü kolayca tespit edebilir.
Alpais BMS ve Akü Modülünün ayırt edici bir özelliği: OTOMATİK ADRESLEMEdir. Bu özellik, kolay kurulum, devreye alma, bakım ve değiştirme süreçleri için geliştirilmiştir. Alpais BMS'nin Otomatik Adresleme özelliği ile bu süreçlerin süresi ve maliyeti önemli ölçüde azalır.
Kol Modülü

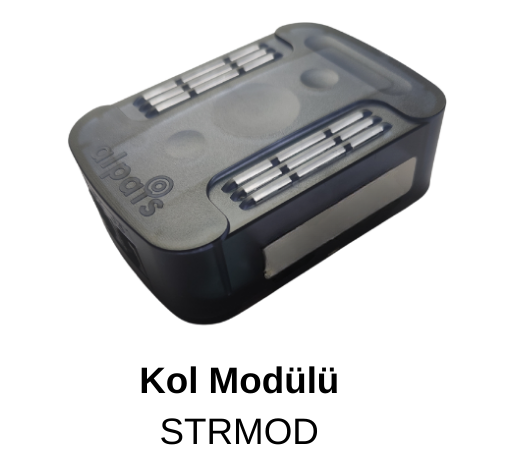

Kol Modülü (STRMOD), 3 LED kaynağına sahip Kol Modülü ile aynı kaplamaya sahiptir. Kol Modülü her Akü Modülü ile uyumludur. Kol Modülü, kol gerilimi, kol akımı, ortam sıcaklığı, ortam nemi ve şarj/deşarj döngülerinin ölçümünden sorumludur.
Alpais sisteminde, bireysel akü ölçümlerinin yanı sıra, akülerin sağlığının ve hizmet ömrünün akülerinin ortamına ve akülere nasıl davranıldığının önemli kritik yönünü ele almaktadır.
Bu nedenle, ortam değerleri ve şarj/deşarj döngüleri Alpais BMS'de standart olarak sürekli olarak izlenir.
Kol Modülü ayrıca Akü Modülü verilerinin Kontrol Modülüne iletilmesinden de sorumludur.
Kontrol Modülü (CONMOD)
Kontrol Modülü, Alpais BMS'nin merkezidir. Akü Modüllerinden ve Kol Modüllerinden iletilen verileri toplar ve işler.
Kontrol Modülünde 4 dize portu bulunur ve 4 paralel kolda 480'e kadar akü izleyebilir. Alpais BMS, kol-tabanlı bir yapıya sahiptir, bu sayede ayrı kollardaki farklı akü türleri 1 Kontrol Modülü ile izlenebilir.
Kontrol Modülü, RS485 veya bir ethernet hattı üzerinden diğer izleme sistemleriyle iletişim kurabilir. Ayrıca, 3. taraf sensörler için kullanılabilen kuru kontaklara sahiptir. Kontrol Modülü, SNMP, Modbus RTU, Modbus TCP vb. destekler.
Kontrol Modülü, 10 yıla kadar geçmiş veri kapasitesi sağlar.
Kontrol Modülünün sistemi izlemek için bir ethernet kablosuyla bir PC'ye bağlanması gerekir.

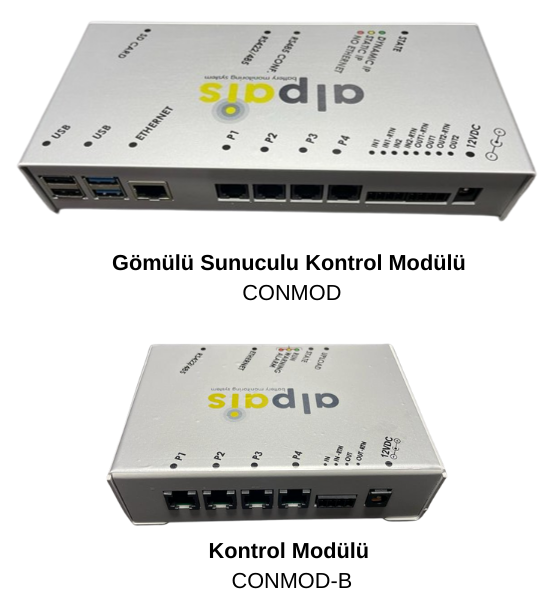

2 tip Kontrol Modülü vardır. Başlıca fark, bunlardan birinin Gömülü Sunucuya sahip olmasıdır. Gömülü Sunucuya sahip Kontrol Modülünde önceden yüklenmiş Alpais Yazılımı bulunur. Ayrıca, veriler Kontrol Modülünde
saklanır. Bu nedenle, Alpais Yazılımını harici bir sunucuya veya PC'ye yükleme gereksinimi
yoktur. Bu çözüm, devreye alma sürecinin süresini azaltmak için geliştirilmiştir. Bunun yanı
sıra, Gömülü Sunucuya sahip Kontrol Modülü kullanıcıya siber güvenlik sağlar.
Alpais Akü İzleme Sistemi yeteneklerini keşfetmek için Alpais Akü İzleme Yazılımı sayfasını ziyaret edin.
